Matriz de Áudio Digital MU-0808 8×8

A matriz de áudio digital 8×8 FHBAVTEC MU-0808 é um processador de matriz de áudio digital 8×8 de nível empresarial projetado para roteamento de sinal complexo, mixagem de precisão e processamento dinâmico avançado em ambientes AV profissionais. Alimentado por um mecanismo DSP ADI SHARC 21489 padrão do setor operando a 450 MHz SIMD, o MU‑0808 oferece execução de áudio de latência ultrabaixa e fidelidade de som cristalina em salas de reuniões corporativas, auditórios de ensino superior, instalações governamentais e espaços para eventos multifuncionais.

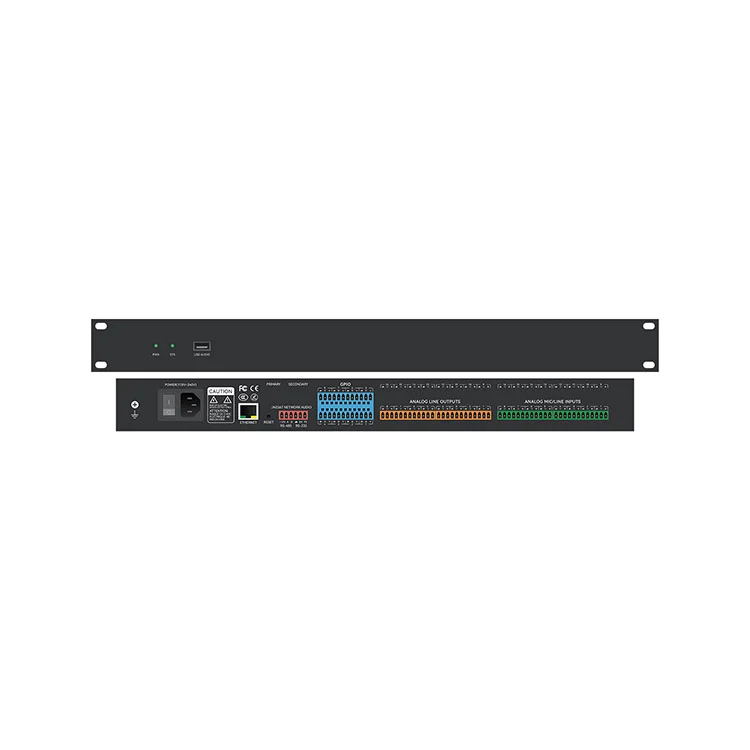

Envolvido em um chassi compacto de aço para montagem em rack 1U, o MU-0808 unifica algoritmos DSP de áudio essenciais, incluindo Cancelamento de Eco Acústico (AEC), Supressão de Feedback Adaptativo (AFC), Controle Ativo de Ruído (ANC), Mixagem Automática de Compartilhamento de Ganho, EQ Paramétrico/Gráfico, Compressão Dinâmica e Roteamento de Matriz. Com interfaces de controle multiprotocolo, incluindo Ethernet (TCP/IP), RS232, RS485 e portas lógicas GPIO personalizáveis, o MU‑0808 oferece capacidade de integração perfeita para sistemas AV modernos.

Principais recursos

• 8 entradas analógicas e 8 saídas analógicas:Conectores de terminal de bloco Phoenix balanceados que suportam sinais de linha/mic com controle de ganho individual.

•Arquitetura DSP ADI SHARC 21489:Processador de ponto flutuante SIMD de 450 MHz de alto desempenho que lida com algoritmos de áudio intensivos em tempo real.

•Resolução pró-áudio:Taxa de amostragem digital de 24 bits/48 kHz que oferece conversão de áudio transparente e faixa dinâmica.

• Cancelamento de eco acústico (AEC):O algoritmo AEC acelerado por hardware elimina o feedback acústico e os ecos de voz remotos durante videoconferências remotas.

• Controle Automático de Feedback (AFC):O algoritmo de filtragem dinâmica identifica e suprime feedback acústico (uivos) em tempo real.

• Controle ativo de ruído (ANC) e mixagem automática:Redução de ruído de fundo combinada com mixagem automática de compartilhamento de ganho para gerenciamento de vários microfones.

• EQ e dinâmica abrangentes:EQ paramétrico multibanda (PEQ), EQ gráfico, filtros passa-alto/passa-baixo, expansor, compressor, limitador e Dynamic Noise Gate.

• Roteamento de matriz e atraso de canal:Atribuição arbitrária de sinal e mixagem em pontos cruzados de 8×8 com atraso ajustável de até 1.200 ms por canal.

• Interface de classe de áudio USB:Interface de áudio USB sem driver de 1 entrada/1 saída para integração perfeita com plataformas de soft codec (Zoom, Microsoft Teams, Webex).

• Integração GPIO configurável:8 portas de entrada/saída de uso geral programáveis ​​para lógica de comutação, recuperação de cena e silenciamento de emergência.

• Controle flexível do sistema:Suporte a comandos bidirecionais via Ethernet, RS232 e RS485 para sistemas de controle de terceiros e automação de rastreamento de câmeras.

• Gabinete de rack 1U:Design padrão montável em rack 1U de 19 polegadas para implantação perfeita em rack.

Processamento principal DSP

A matriz de áudio digital MU-0808 8×8 fornece uma arquitetura de matriz DSP intuitiva e flexível que permite aos integradores de sistemas personalizar cadeias de processamento de sinal de acordo com os requisitos acústicos específicos do local:

• AEC (Cancelamento de Eco Acústico): Cancelamento de eco de alta eficiência otimizado para conferências interativas full-duplex, evitando feedback de alto-falante remoto.

• AFC (Adaptive Feedback Suppression): Detecção de feedback em tempo real e filtragem adaptativa de frequência notch para manter o ganho máximo do sistema antes do feedback.

• Mixer automático (algoritmo de compartilhamento de ganho): equilibra automaticamente o ganho entre vários canais de microfone ativos para manter o ganho do sistema estável e a inteligibilidade da fala.

• Conjunto de Equalização: PEQ multibanda independente, EQ gráfico, filtros High-Pass, Low-Pass e All-Pass para ajuste preciso dos alto-falantes e correção de ambiente.

• Dynamics Suite: expansores de entrada/saída, compressores, limitadores, controladores de faixa dinâmica e portas de ruído para gerenciamento de headroom.

• Roteamento e alinhamento de matriz: Atribuição de ponto cruzado com controle de fase, ajuste de ganho e alinhamento de atraso digital de até 1.200 ms por linha de saída.

Controle e integração de sistemas

Projetada para projetos de sistemas AV profissionais, a matriz de áudio digital MU-0808 8×8 oferece opções robustas de conectividade e gerenciamento:

• Software de controle para PC: O software Windows GUI dedicado permite configuração visual em tempo real de cadeias DSP, matrizes de roteamento, curvas de resposta EQ e mapeamentos GPIO sobre TCP/IP.

• Automação Centralizada: Protocolo serial aberto via RS232/RS485 para integração com Crestron, AMX, Extron e outros processadores de controle.

• Integração de rastreamento de câmera: Saída direta de comando serial para acionar predefinições de câmera PTZ com base na atividade ativa do gate do microfone.

• Controle lógico GPIO: 8 portas lógicas multifuncionais configuráveis ​​para fechamentos de contato externo, potenciômetros de volume físico, indicadores LED ou cancelamentos de emergência de alarme de incêndio.

Aplicativos alvo

• Salas de reuniões corporativas e centros de conferência: reforço de fala em alta definição e videoconferência sem eco.

• Ensino superior e salas de aula: mixagem automática de vários microfones, acionador de rastreamento de câmera e distribuição de matriz de sala.

• Centros governamentais e de comando: processamento de áudio de alta confiabilidade com substituições físicas de emergência GPIO.

• Auditórios multifuncionais e espaços para eventos: distribuição dinâmica de som e alinhamento de atraso de zona.

• Sistemas AV comerciais: distribuição de música de fundo multizona e sistemas de matriz de paginação.

Especificações Técnicas

Perguntas frequentes

P1: O FHBAVTEC MU‑0808 oferece suporte ao cancelamento de eco para plataformas de videoconferência com codec suave, como Zoom ou Microsoft Teams?

Resposta: Sim. A matriz de áudio digital MU-0808 8×8 possui cancelamento de eco acústico (AEC) baseado em hardware dedicado e uma interface de áudio USB integrada de 1 entrada/1 saída. Ao conectar o MU‑0808 a um PC de sala de conferência via USB, o processador fornece sinais de microfone processados ​​e sem eco diretamente para Zoom, Microsoft Teams ou Webex, eliminando ecos de fala e ruídos acústicos locais.

P2: Como o MU‑0808 é configurado e ele pode ser integrado a sistemas de controle AV de terceiros?

Resposta: O MU-0808 é configurado usando um software de controle de PC Windows via Ethernet (TCP/IP), fornecendo uma interface visual para roteamento de sinal, ajuste de equalização, processamento dinâmico e gerenciamento de predefinições de cena. Para integração de terceiros, a unidade possui protocolos de controle abertos RS232 e RS485, permitindo controle total por meio de controladores de rastreamento de câmera Crestron, Extron, AMX ou PTZ.

Q3: Quais funções podem ser atribuídas às 8 portas GPIO configuráveis?

Resposta: As 8 portas lógicas GPIO podem ser programadas independentemente como entradas ou saídas digitais. Os casos de uso de integração comuns incluem a conexão de botões físicos para recuperação de predefinições de cena, a interface com indicadores de status de LED, o acionamento de silenciamentos do sistema de emergência por meio de fechamentos de contato de alarme de incêndio ou a conexão de potenciômetros analógicos para controle de volume de zona montado na parede.

P4: O MU‑0808 fornece alimentação fantasma para microfones condensadores e como o ganho é ajustado?

Resposta: Sim. Todas as 8 entradas analógicas possuem alimentação fantasma de +48V comutável individualmente e configurável através do software de controle, tornando-o totalmente compatível com microfones condensadores e de limite profissionais. O ganho do pré-amplificador de entrada é ajustável de 0 a +48 dBu no software para acomodar vários microfones e fontes de nível de linha.
